Sensores

Alta resolução e precisão.

A fim de oferecer soluções ideais para uma vasta gama de aplicações e diferentes indústrias, a maxon desenvolve e produz encoders magnéticos, óticos e indutivos, assim como resolvers e taquímetros DC.

Sensores maxon: resumo dos aspetos mais importantes.

Os encorders maxon, resolvers e taquímetros DC oferecem precisão e alta resolução dos sinais. Os sensores podem ser adquiridos somente como componentes de uma combinação. Por motivos de ressonância, os sensores são montados principalmente em motores com um veio contínuo. A montagem está em conformidade com o tipo de motor selecionado e é realizada na fábrica.

Para o ajudar a encontrar mais rapidamente o sensor certo, classificámos as nossas gamas de acordo com os parâmetros mais importantes.

Product comparison table - Sensors
ENX MAG4 ... 10 mmENX GAMA10 / 13 mmENX QUAD10 mmENX EASY10 / 16 mmENX EASY INT13 ... 22 mmENX EMT22 mmTSX MAGEncoder EASY16 mmEncoder MR8 ... 25 mmENX RIO16 mmEncoder OPT8 mmEncoder Rio16 mmEncoder Enc, AEDL, HED, 22 ... 70 mmEncoder MILE45 ... 90 mm
Tipo de efeitoMagnéticoMagnéticoMagnéticoMagnéticoMagnéticoMagnéticoMagnéticoMagnéticoMagnéticoÓticoÓticoÓticoÓticoIndutivo
ConfigurávelYesYesYesYesYesYesNãoNãoNãoNãoNãoNãoNãoNão
Tipo de sinalIncrementalIncrementalIncrementalIncremental / absolutoIncremental / absolutoAbsolutoIncrementalIncremental / absolutoIncrementalIncrementalIncrementalIncrementalIncrementalIncremental
Resolução1 ... 256 imp.12 ... 16 imp.1 imp.1 ... 1024 imp. / 4096 incrementos1 ... 1024 imp. / 4096 incrementos65 536 revoluções2560 imp.128 ... 1024 imp. / 4096 incrementos16 ... 1014 imp.512 ... 65 536 imp.50 imp.1024 ... 32 768 imp.100 ... 5000 imp.256 ... 6400 imp.
Para tipo de motorDC / ECDCDCDCECDC / ECEC (frameless DT)ECDCDCDCECDC / ECEC (flat)
Integrado no motorYesYesNãoNãoNãoNãoNãoNãoYesNãoNãoNãoNãoYes
Tamanho4 ... 10 mm10 / 13 mm10 mm10 / 16 mm13 ... 22 mm22 mmNão16 mm8 ... 25 mm16 mm8 mm16 mm22 ... 70 mm45 ... 90 mm
Propriedade adicionalNãoResistente à radiaçãoNãoNãoEsterilizávelMultiturnSem carcaça, veio ocoNãoNãoNãoNãoNãoNãoNão

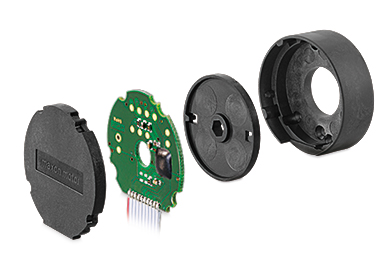

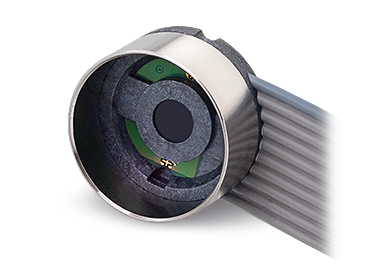

Encoder

Encoders magnéticos.

Nos encoders magnéticos, um pequeno íman permanente assenta sobre o veio do motor rotativo. Os sensores no estator detetam as alterações no fluxo magnético. Os sinais são avaliados no encoder e transmitidos para o comando como impulsos.

  • Construção compacta
  • Encoder de 2 ou 3 canais
  • Boa relação preço/desempenho
  • Resistente à sujidade
  • Também disponível como encoder absoluto
  • Disponível em versões resistentes à radiação, esterilizáveis ou magnetorresistivas, entre outras
  • Configurável online

Encoder

Encoders óticos.

Nos encoders óticos, um LED envia luz através de um disco de impulsos finamente quadriculado ou para um refletor quadriculado (no encoder maxon RIO). O recetor montado no veio do motor converte os sinais de claros/escuros em correntes elétricas, que são amplificadas na eletrónica e processadas em impulsos.

  • Encoder digital incremental
  • Encoder de 2 ou 3 canais
  • Máxima resolução possível
  • Resistente a interferências magnéticas externas
  • Encoder de instalação AEDL: até 5000 impulsos
  • Encoders de instalação HEDL e HEDS com Line Driver RS422
  • Configurável online

Encoder

Encoders indutivos.

No encoder indutivo maxon MILE, um campo alternado de alta frequência é transmitido por transformação e modulado de forma dependente do ângulo através de um disco de cobre estruturado. Como complemento ideal aos motores planos maxon EC.

  • Integrado no motor
  • Encoder digital incremental
  • Encoder de 2 canais
  • Resistente a sujidade
  • Resistente a interferências magnéticas e elétricas
  • Possibilidade de velocidade elevada

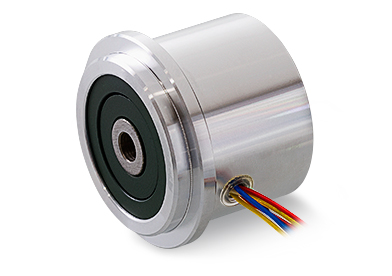

Resolver

Resolver.

O resolver está alinhado com precisão em relação ao campo magnético do rotor do motor. Uma tensão alternada de alta frequência (10 kHz) é transferida para o rotor por transformação. Durante a retransformação para duas bobinas de estator, o sinal é modulado com o seno ou cosseno do ângulo de rotação. Isto permite que a posição do rotor dos motores DC seja determinada de forma precisa.

  • Robusto, para a aplicação industrial
  • Longa vida útil
  • Nenhum desgaste mecânico
  • Transmissão de sinal sem interferências a longas distâncias
  • Nenhuma eletrónica sensível
  • Necessidade de avaliação de sinal especial

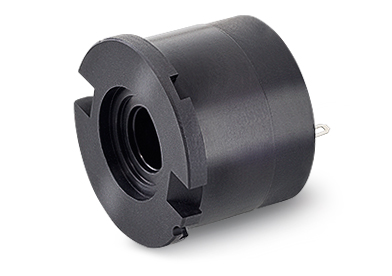

DC Tacho

Taquímetro DC.

Para combinações taquímetro/motor, a maxon oferece um taquímetro DC no veio. Adequados para deteção de direções de rotação com sinais analógicos de velocidade.

  • Escovas de metais nobres: tensão de corrente contínua de saída proporcional à velocidade
  • Íman de alnico para elevada qualidade de sinal em caso de oscilações de temperatura
  • Sem apoio adicional do taquímetro, nenhum binário de atrito adicional
  • Sem acoplamentos, elevada frequência de ressonância mecânica
